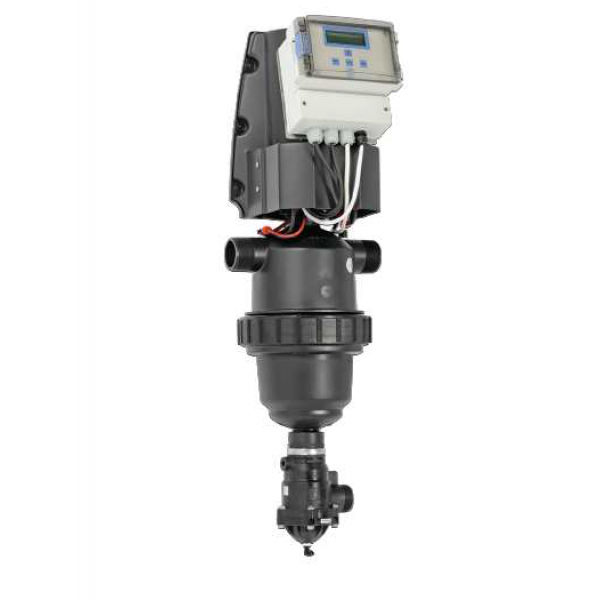

Amiad 2" TAF-500 (TH) 25 мкм Сетчатый фильтр

Фильтр Amiad 2" TAF-500 (TH) 25 мкм - сетчатый фильтр для очискти воды с автоматической промывкой. Применяется для предварительной очистки питьевой воды, в системах орошения для теплиц, небольших полей.

Инновационный самоочищающийся фильтр из высококачественного пластика для большого количества разнообразных систем очистки

Характеристики:

• Уникальные электроприводные механизмы;
• Автоматическая промывка по перепаду давления и/или по временному интервалу;
• Возможность непрерывной промывки;
• Низкое энергопотребление;
• На время промывки не требуется прерывать технологический процесс;
• Электронное управление очисткой с широкими возможностями контроля;
• Системы применения: системы водоснабжения, градирни, очистка сточных вод;

Принцип работы фильтров TAF.

Общий принцип.

Фильры серии Amiad TAF включают простые в эксплуатации автоматические 2″ и 3″ фильтры, изготовленные из высококачественного пластика и работающие от электропривода или электронного механизма самоочистки. Различные типы сетчатых фильтров серии TAF предусмотрены для расходов до 50 м3/ч (220 US gpm) со степенью фильтрации от 500 до 10 микрон.

Процесс фильтрации.

Вода попадает внутрь сетчатого цилиндра (1) через входную трубу фильтра (2) и течет через сетку фильтра к выходящей трубе (3). Частицы грязи задерживаются на внутренней поверхности цилиндра и образуют «кек», вызывающий возникновение перепада давления в фильтре.

Процесс самоочистки.

Во время процесса самоочистки, фильтрованная вода продолжает течь. Выпускной клапан (4) открывается и привод (5) вращает по спирали всасывающий сканер (6) в разных направлениях. Спиральное вращение форсунок сканера внутри поверхности фильтра позволяет удалить кек из

фильтра через выпускной клапан .

Контрольная система.

Контрольная система состоит из: Электронного контроллера промывки Amiad (7), трехходового соленоидного клапана (8), управляющего работой выпускного клапана фильтра, и датчика перепада давления (9), который фиксирует перепад давления в фильтре и передает сигнал на контроллер после того, как его величина достигнет запрограммированного значения (обычно 0.5 bar / 7 psi).

Контроллер включает цикл самоочистки при наступлении любого из следующих условий:

1. Получении сигнала от датчика перепада давления
2. Наступлении временного интервала, программируемого в контроллере оператором
3. Запуске в ручном режиме с панели управления
