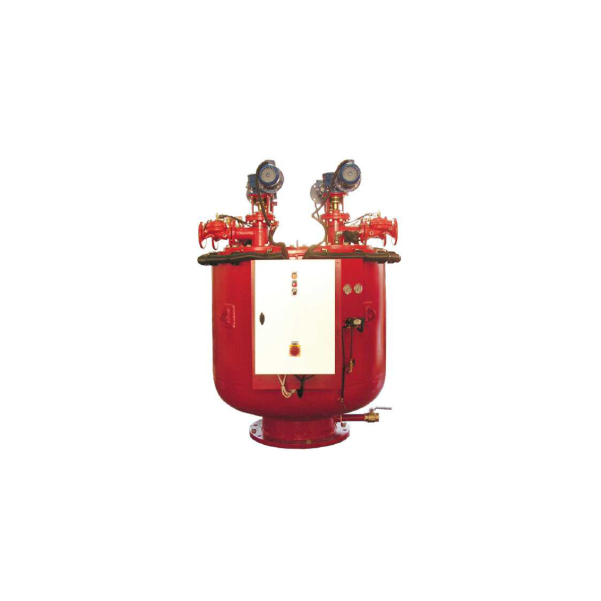

Amiad 20" MEGA ABF-40000 WS 200-800 мкм Сітковий фільтр

Найбільший габаритний автоматичний фланцевий самоочисний фільтр для тонкої фільтрації. Загальні відомості Серія ABF фільтрів AMIAD включає в себе автоматичні фільтри з електричним приводом механізму самоочищення, призначені для роботи у важких умовах. П'ять моделей серії ABF забезпечують витрати до 7200 м3/год при ступені фільтрації від 3500 до 200 мікрон. Процес фільтрації Неочищена вода надходить всередину циліндричної сітки (1) через впускний патрубок (2) і проходить через сітку в випускного патрубка фільтра (3). Частинки забруднень затримуються на внутрішній поверхні сітки і утворюють «фільтрувальний пиріг», що викликає виникнення перепаду тиску на сітці.

Процес самоочищення Під час процесу самоочищення очищена вода продовжує надходити до споживача. Промивний клапан (4) відкривається, і приводний блок (5) обертає дві щітки з нержавіючої дроту (6), які очищають внутрішню поверхню циліндричної сітки. Частинки, затримані сіткою, счищаются щітками і викидаються назовні через промивний клапан. Система управління Система управління включає в себе диференційний вимикач (7), який вимірює перепад тиску на сітці і дає сигнал на пульт управління, коли він досягає заданого значення (зазвичай 0,5 бар). Пульт управління запускає процес самоочищення. Фільтр починає цикл самоочищення при одному з наступних умов: 1. Отримання сигналу від диференціального вимикача. 2. Після закінчення проміжку часу, заданого на пульті управління. 3. Ручний запуск.
